Трансформатори сухі GBE
Відмінною особливістю сухих трансформаторів є те, що магнітопровід та обмотки не занурені в ізолюючу рідину. Такі трансформатори можуть бути таких видів: ВН/НН, ВН/ВН або НН/НН, з обмотками, залитими або просоченими поліефірною смолою.
Трансформатори, залиті смолою:
- Обмотка ВН – залита смолою
Обмотка НН – просочена смолою
Трансформатори, просочені смолою (при атмосферному тиску):
- Обмотка ВН – просочена смолою
Обмотка НН – просочена смолою
Сердечник виготовляється з електротехнічної сталі з орієнтованими зернами, що має високу магнітну проникність. У місцях стику елементи мають ступінчасту форму, утворюючи кут 45 °, що дозволяє виконати їх складання внахлест. В якості альтернативи може застосовуватися осердя аморфного типу, тобто виконаний з матеріалу, позбавленого кристалічної структури. Це дозволяє суттєво знизити рівень втрат - до 4 разів у порівнянні зі звичайним сердечником.
Обмотки ВН виконуються з алюмінієвої або мідної стрічки в ізоляції класу F або H і в умовах вакууму заливаються поліефірною смолою класу H. Вона чудово твердне, створюючи навколо обмотки ідеальну ізоляцію і надаючи їй високу механічну міцність. У трансформаторах особливого призначення використовуються ізоляційні матеріали з попереднім просоченням, які за спеціальним замовленням можуть проклеюватися епоксидною смолою. Крайні стрижні приварені автоматично по всій довжині обмотки, якщо вона виконана зі стрічки. Це надає пристрою підвищеної механічної міцності до електродинамічних навантажень.
Обмотки НН виготовляються на повністю автоматизованих верстатах, що намотують алюмінієвий або мідний дріт (або стрічку) в ізоляції класу F або H. Обмотки НН можуть просочуватися поліефірною смолою або заливатись епоксидною смолою. В епоксидну смолу додають оксид алюмінію, кремній та інші присадки, які змінюють її механічні характеристики та температуру склування. Це дозволяє зарахувати пристрої до вищого кліматичного та екологічного класу. Наприклад, експлуатація при температурах від -60°C до +60°C, в умовах підвищеного осадження солей або в іншому забрудненому середовищі, передбаченому чинними нормами, що регулюють ту чи іншу сферу застосування.
Усі металоконструкції компанія виготовляє самостійно. Щоб успішно працювати в найагресивнішому середовищі, всі вони оцинковані. Для деяких випадків установки трансформатори можуть забезпечуватися захисним кожухом (стійким до злому), який може бути розрахований на експлуатацію, як у приміщенні, так і просто неба.
Таким чином, продукція компанії GBE придатна для встановлення в лікарнях, банках, установах та житлових будинках, а також на суднах, морських платформах та в метрополітені.
Детальний вигляд трансформатора:
1 - болт заземлення
2 - висновки обмоток вищої напруги
3 - висновки відгалужень обмоток
4 - обмотка вищої напруги
5 - обмотка нижчої напруги
6 - елементи кріплення обмоток
7 - висновки обмоток нижчої напруги
8 - магнітопровід
9 - вуха для підйому
10 - коробка виводів термодатчиків
11 – паспортна табличка
12 - термодатчик обмотки
13 - балки ярма
14 - вуха для перекочування
15 - транспортні колеса
Технічні характеристики сухих силових трансформаторів зі стандартними втратами:
Напруга первинної обмотки: 6, 10 кВ
Напруга вторинної обмотки без навантаження: 400 В
Частота: 50 Гц
Регулювання на обмотці ВН: ± 2 х 2,5 %
Група з'єднань обмоток: Dyn11, Dyn5
Р,кВА | Uкз | Рхх, Вт | Ркз | Iхх | LwA (dB(A)) | LpA (dB(A)) | A (мм) | B (мм) | C (мм) | D (мм) | кг | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
75С Вт | 120С Вт | |||||||||||
50 | 4% | 300 | 1250 | 1420 | 2,43 | 57 | 48 | 1040 | 670 | 1100 | 520 | 400 |
100 | 440 | 1700 | 2000 | 1,91 | 59 | 50 | 1040 | 670 | 1150 | 520 | 520 | |
160 | 610 | 2300 | 2700 | 1,75 | 62 | 53 | 1120 | 670 | 1200 | 520 | 750 | |
200 | 715 | 2700 | 3050 | 1,71 | 64 | 54 | 1230 | 670 | 1300 | 520 | 870 | |
250 | 820 | 3000 | 3500 | 1,54 | 65 | 55 | 1270 | 670 | 1300 | 520 | 1010 | |
315 | 960 | 3600 | 4100 | 1,53 | 67 | 57 | 1300 | 820 | 1400 | 670 | 1150 | |
400 | 1150 | 4300 | 4900 | 1,34 | 68 | 58 | 1300 | 820 | 1500 | 670 | 1340 | |
500 | 1300 | 5300 | 5950 | 1,17 | 69 | 58 | 1380 | 820 | 1550 | 670 | 1590 | |
630 | 1500 | 6400 | 7300 | 0,96 | 70 | 59 | 1410 | 820 | 1650 | 670 | 1820 | |
50 | 6% | 380 | 1400 | 1600 | 1,92 | 47 | 39 | 1040 | 670 | 900 | 520 | 380 |
100 | 440 | 1800 | 2000 | 1,68 | 59 | 50 | 1120 | 670 | 1100 | 520 | 500 | |
160 | 610 | 2400 | 2700 | 1,6 | 62 | 53 | 1120 | 670 | 1150 | 520 | 720 | |
200 | 700 | 2800 | 3100 | 1,5 | 64 | 55 | 1230 | 670 | 1200 | 520 | 840 | |
250 | 820 | 3100 | 3500 | 1,42 | 65 | 55 | 1270 | 670 | 1300 | 520 | 970 | |
315 | 950 | 3700 | 4200 | 1,3 | 67 | 57 | 1300 | 820 | 1300 | 670 | 1100 | |
400 | 1150 | 4400 | 4900 | 1,18 | 68 | 58 | 1330 | 820 | 1400 | 670 | 1290 | |
500 | 1300 | 5400 | 6100 | 0,96 | 69 | 59 | 1380 | 820 | 1500 | 670 | 1530 | |
630 | 1500 | 6500 | 7300 | 0,85 | 70 | 59 | 1410 | 820 | 1550 | 670 | 1760 | |
800 | 1800 | 8000 | 9000 | 0,72 | 71 | 60 | 1460 | 1000 | 1650 | 820 | 2080 | |
1000 | 2100 | 8800 | 10000 | 0,64 | 73 | 62 | 1510 | 1000 | 1750 | 820 | 2480 | |
1250 | 2500 | 10700 | 12000 | 0,56 | 75 | 63 | 1620 | 1000 | 1850 | 820 | 2870 | |
1600 | 2800 | 12700 | 14500 | 0,52 | 76 | 64 | 1640 | 1000 | 2150 | 820 | 3350 | |
2000 | 3600 | 16000 | 18000 | 0,48 | 78 | 66 | 1710 | 1300 | 2150 | 1070 | 3950 | |
2500 | 4300 | 18000 | 21000 | 0,45 | 81 | 68 | 1790 | 1300 | 2250 | 1070 | 4700 | |
3150 | 5300 | 22900 | 26000 | 0,4 | 83 | 70 | 2060 | 1300 | 2450 | 1070 | 5640 | |
4000 | 7-8% | 6800 | 25600 | 28780 | 0,32 | 84 | 70 | 2150 | 1300 | 2500 | 1070 | 7700 |
5000 | 7500 | 28400 | 31950 | 0,29 | 85 | 71 | 2260 | 1500 | 2680 | 1250 | 9600 |
Умовні позначення:
Р – потужність трансформатора
Uкз - напруга короткого замикання
РХХ - втрати холостого ходу
РКЗ - втрати короткого замикання
Iхх - струм холостого ходу
LwA – рівень шуму
LpA – рівень звукового тиску (1м)

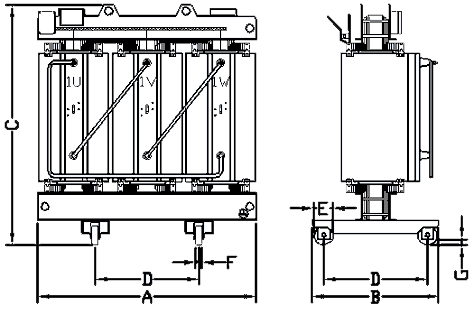

Розміри трансформатору:
