Ротаметр для жидкостей и газов при направлении потока обратно-вертикально «сверху вниз» или горизонтально

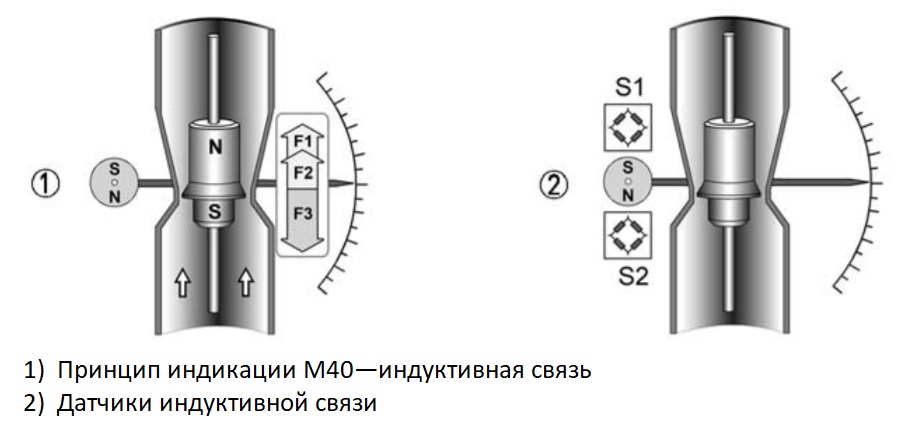

Классический поплавковый ротаметр это прибор в котором в калиброваной измерительной вертикально установленной трубке находится поплавок на который снизу давит поток жидкости или газа. На поплавок действует сила тяжести. Подъем и уравновешенное состояние поплавка пропорционально объемному расходу проходящей жидкости или газа. Съем показаний проводится по градуированой шкале визуально и/или дополнительно через индуктивную связь плюс преобразователь с выходом 4-20 мА (рис.1).

3.1
Рис. 1.

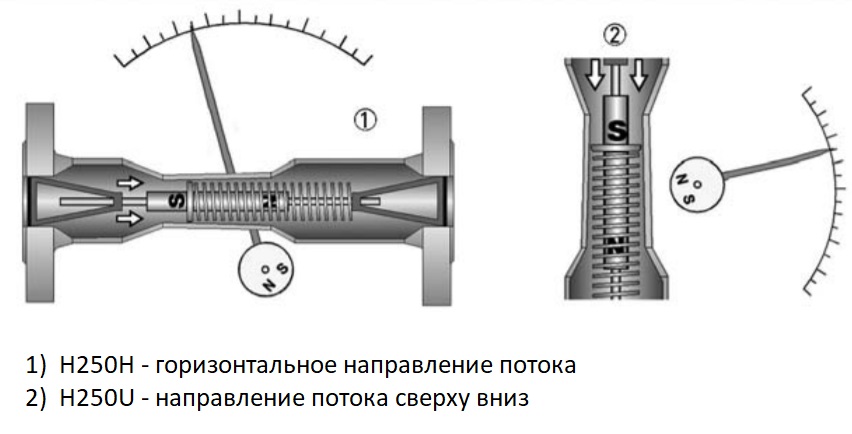

С силой тяжести все понятно. А что делать если по требованиям технологического процесса поток в ротаметре должен двигаться обратно-вертикально «сверху вниз» или горизонтально? Тогда на помощь приходит ротаметр KROHNE серии H250H, H250U с калиброваной пружиной в измерительной камере (рис.2).

3.2
Рис. 2.

Расходомер работает в соответствии с модифицированным принципом измерения с помощью поплавка. Поплавок в направляющем канале саморегулируется таким образом, что действующая на него сила потока находится в равновесии с противодействующей силой пружины. Зависящее от расхода положение поплавка в измерительном блоке отображается на шкале посредством индуктивной связи и/или дополнительно через преобразователь с выходом 4-20 мА.

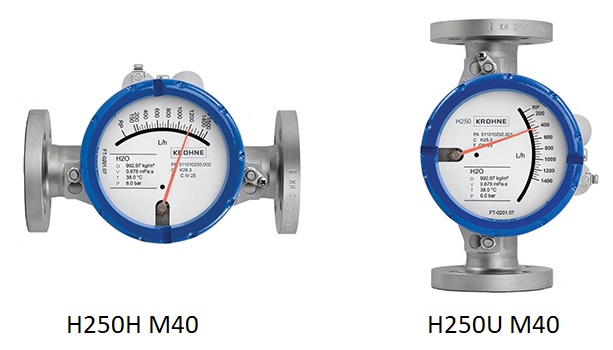

Рассмотренные ротаметры KROHNE серии H250H и H250U (рис.3) многократно проверены в эксплуатации, они реально «работают»!

3.3
Рис. 3.

Подробней на см. на сайте производителя:
https://krohne.com/en/products/flow-measurement/variable-area-flowmeters/metal-cone/h250-m40/
