Датчики перепада давления

Для измерения расхода с использованием преобразователя расхода дифференциального давления

• Различные конструкции измерительных диафрагм, усредняющих трубок Пито и расходомеров с коническим телом дифференциального давления
• Стандартный ассортимент для наиболее распространённых конструкций расходомеров дифференциального давления
• Испытания в соответствии с ASME и PED, опционально доступная проливка с предоставлением документации

OPTIBAR MR 4300

Измерительный участок в сборе с измерительной диафрагмой, угловыми штуцерами отбора давления и кольцевыми камерами

• Предварительная полная сборка с измерительной диафрагмой, трубами, прямыми участками на входе/выходе, технологическими присоединениями
• Типоразмер: DN15…100 / 1⁄2…4"; до PN100 / ASME класс 1500
• Температура: макс. +400°C
• Материал: 1.4404 / 316L

OPTIBAR OP 1100

Диафрагма с уплотнительной поверхностью RF

• Для монтажа между измерительными фланцами (ASME 16.36, 16.5, 16.47 A)
• Типоразмер: 1⁄2…24"; до ASME класс 2500
• Температура: до +450°C
• Материал: 1.4404 / 316L

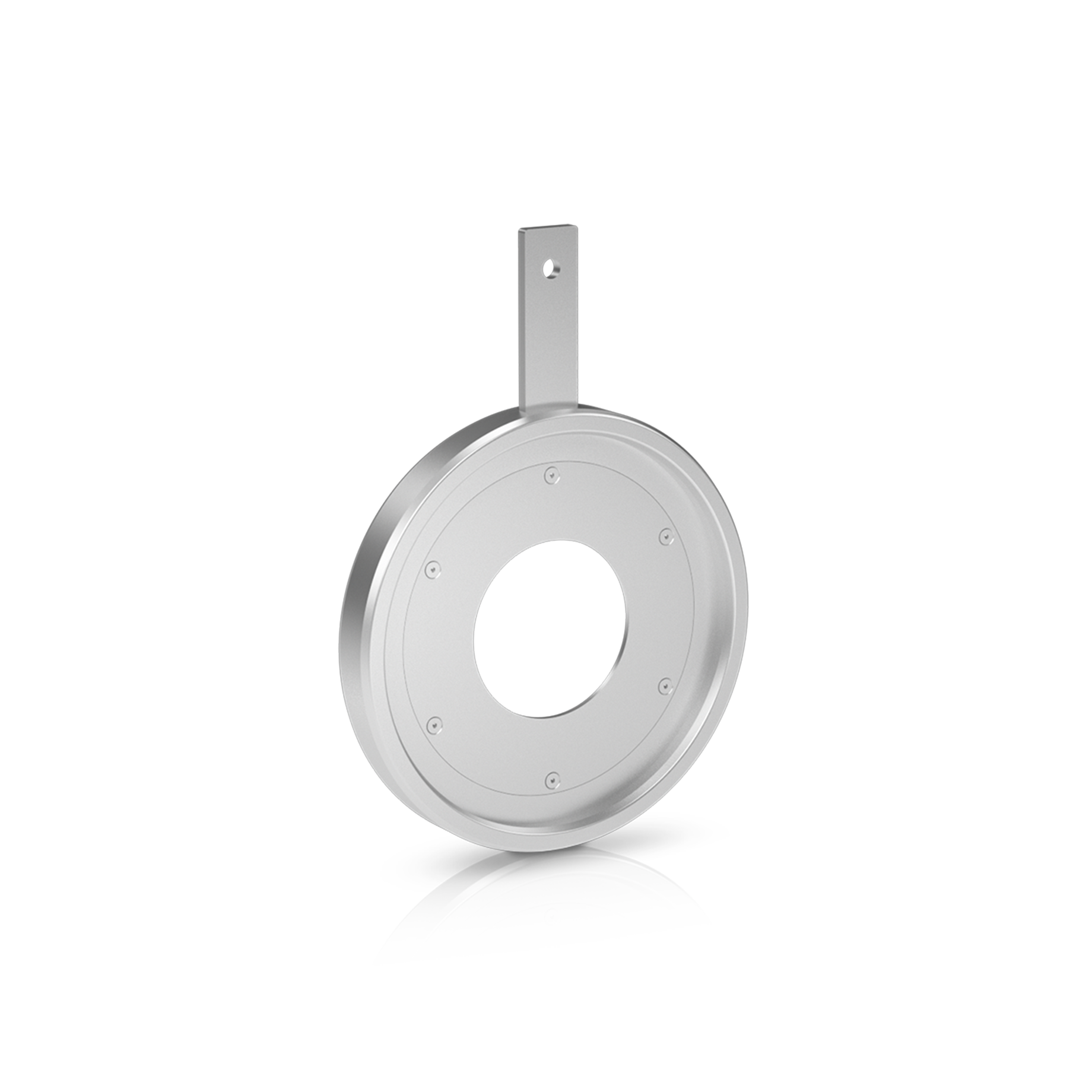

OPTIBAR OP 1110

Диафрагма с уплотнительной поверхностью RTJ

• Для монтажа между измерительными фланцами (ASME 16.36, 16.5)
• Типоразмер: 1…24"; до ASME класс 2500
• Температура: до +450°C
• Материал: 1.4404 / 316L

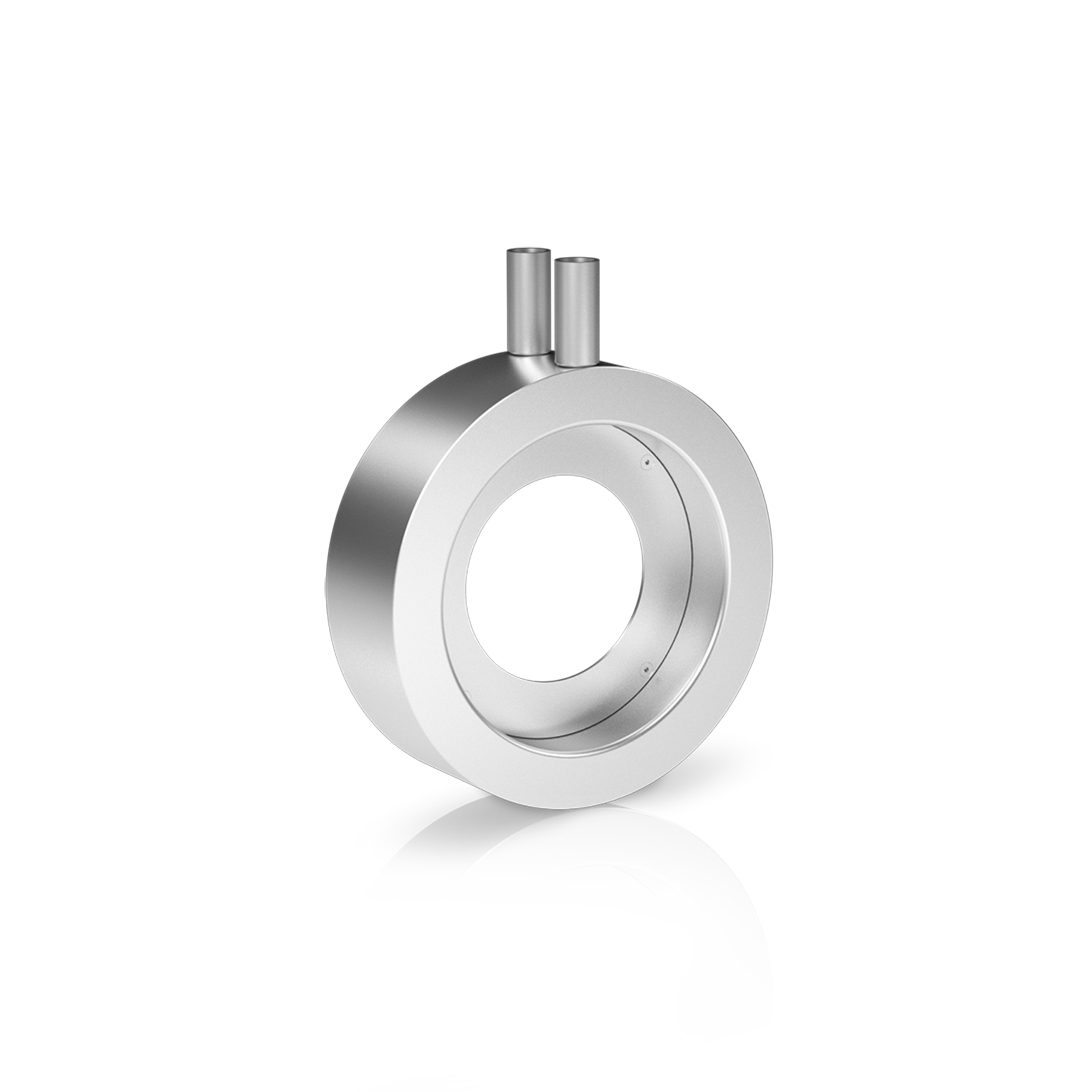

OPTIBAR OP 3100

Диафрагма с плоской уплотнительной поверхностью и угловыми штуцерами отбора давления

• Раздельная конструкция с опорным кольцом и опционально доступным отсечным клапаном
• Типоразмер: DN50…600; до PN100
• Температура: до +400°C
• Материал: 1.4404 / 316L

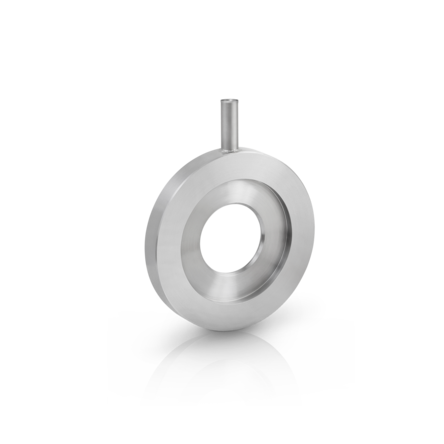

OPTIBAR OP 3200

Диафрагма с плоской уплотнительной поверхностью и угловыми штуцерами отбора давления

• Компактная конструкция с опорным кольцом, фланцем и опционально доступным клапанным блоком
• Типоразмер: DN50…600; до PN100
• Температура: до +400°C
• Материал: 1.4404 / 316L

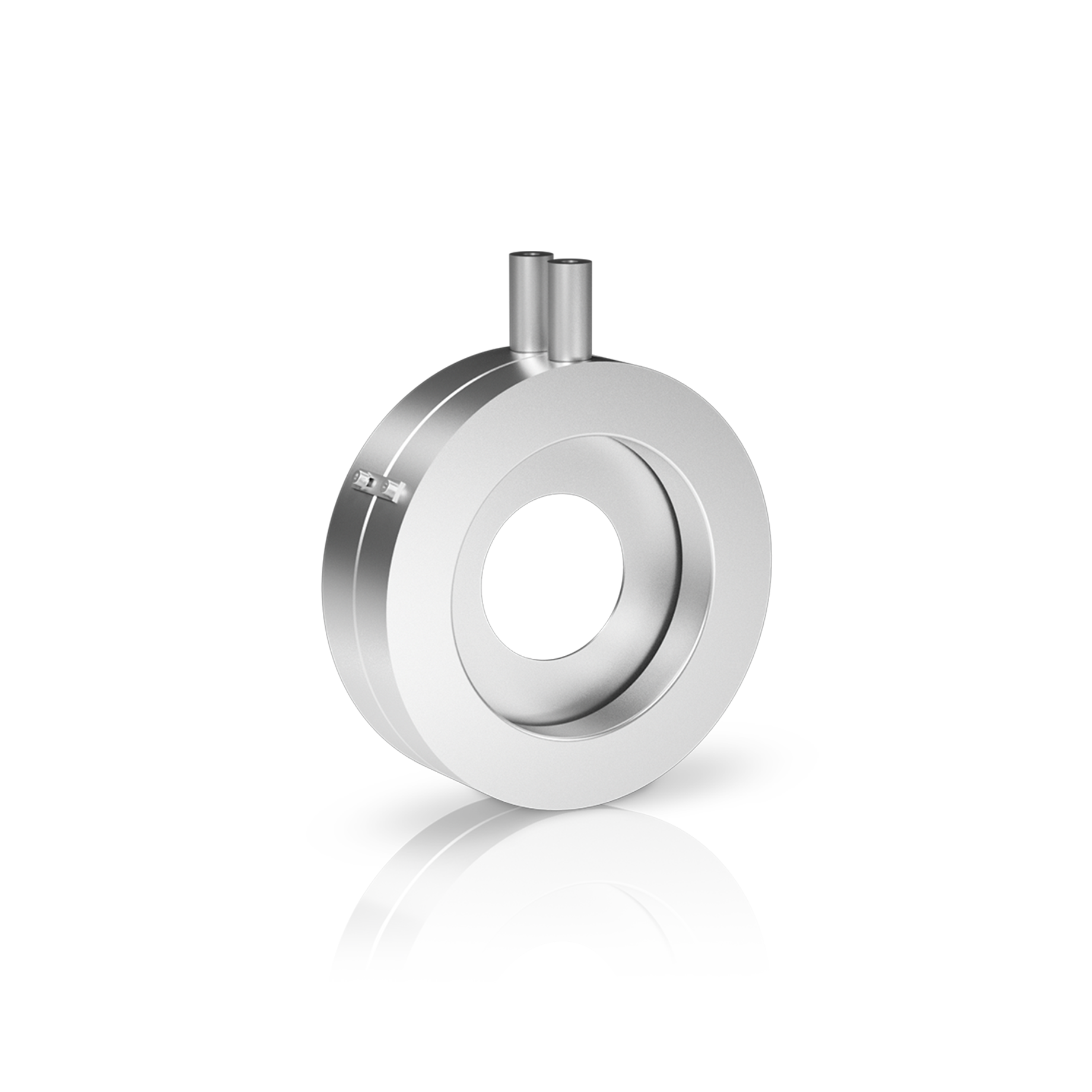

OPTIBAR OP 4100

Диафрагма с кольцевой камерой и угловыми штуцерами отбора давления

• Раздельная конструкция с опционально доступными отсечными клапанами для установки между стандартными фланцами (EN 1092-1)
• Типоразмер: DN50…600; до PN100
• Температура: до +400°C
• Материал: 1.4404 / 316L

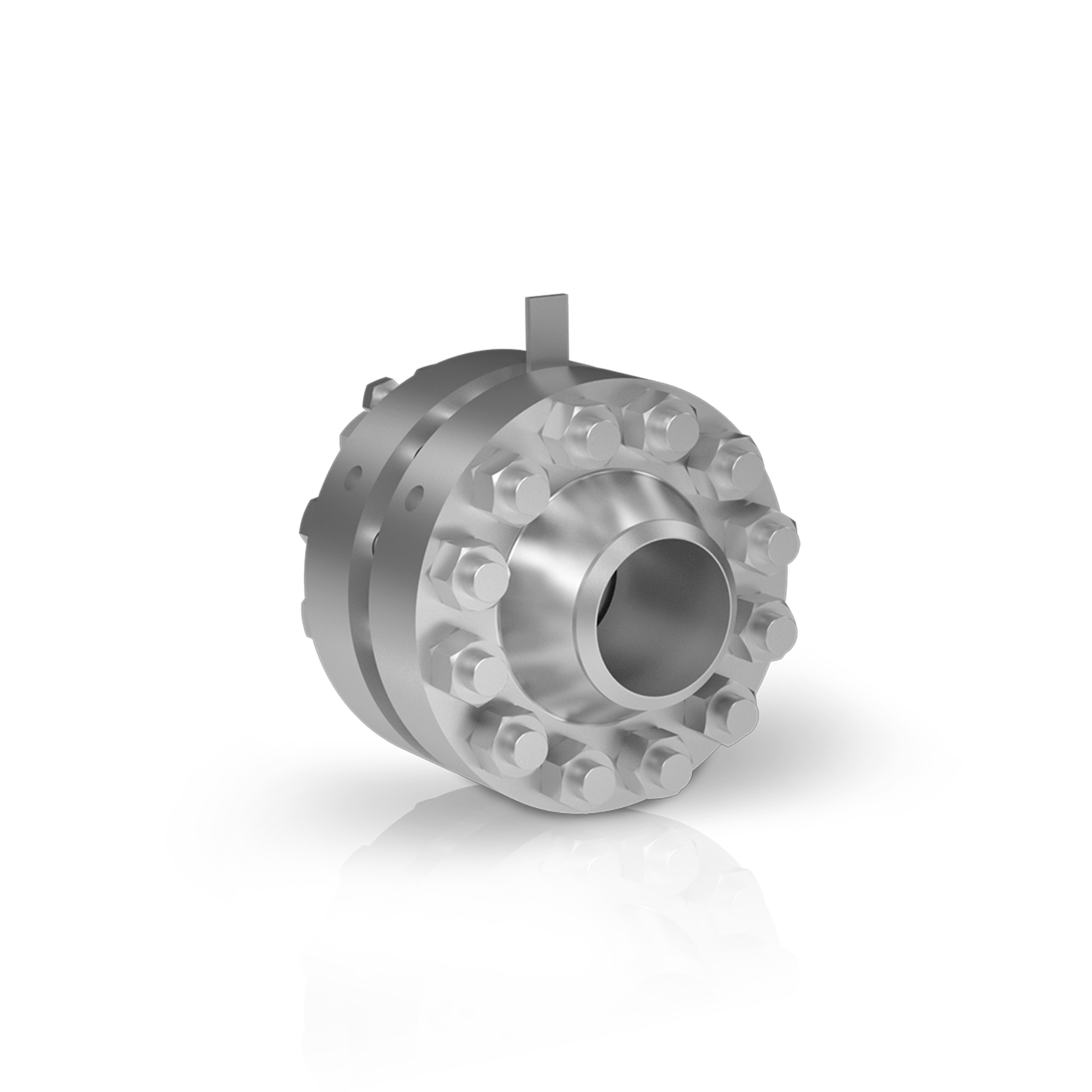

OPTIBAR OP 5100

Диафрагма в сборе с измерительными фланцами (ASME 16.36)

• С уплотнительной поверхностью RF и фланцевыми штуцерами отбора давления
• Типоразмер: 1…24"; до ASME класс 2500
• Температура: до +400°C
• Материал: 1.4404 / 316L

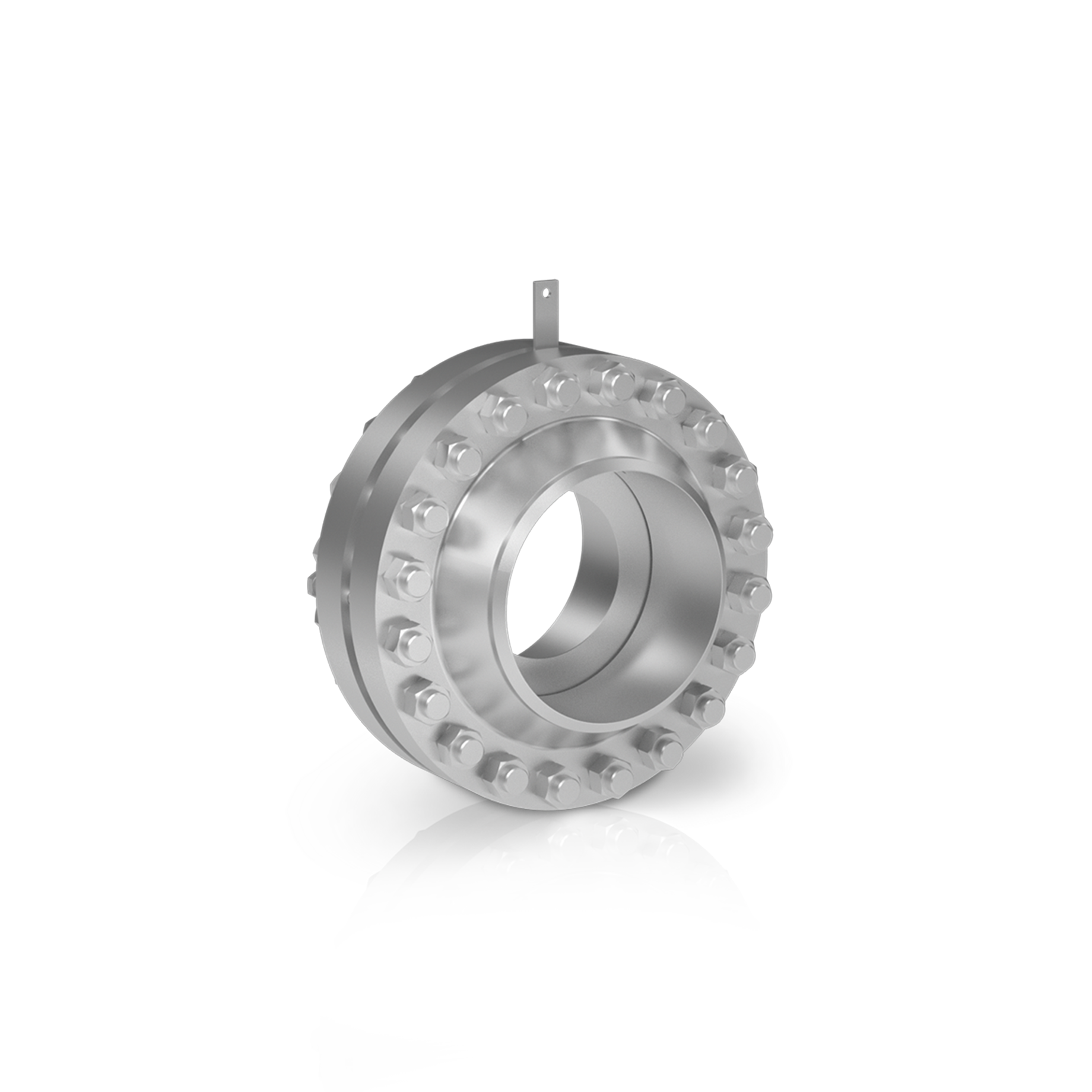

OPTIBAR OP 5110

Диафрагма в сборе с измерительными фланцами (ASME 16.36)

• С уплотнительной поверхностью RTJ и фланцевыми штуцерами отбора давления
• Типоразмер: 1…24"; до ASME класс 2500
• Температура: до +400°C
• Материал: 1.4404 / 316L

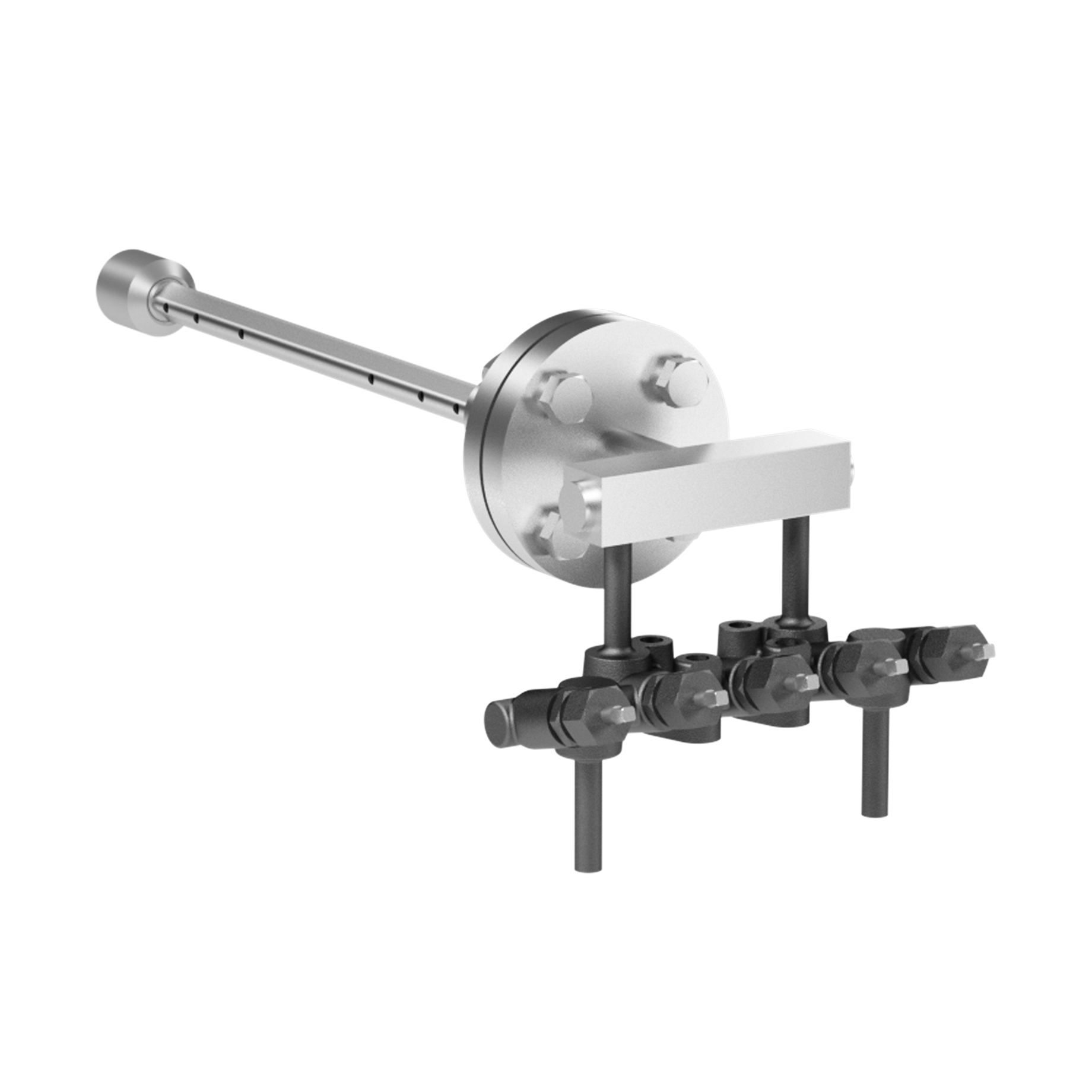

OPTIBAR PT 2000

Усредняющая трубка Пито с несколькими чувствительными к воздействию точками измерений

• Конструкция, обеспечивающая низкие потери давления; от базовых до специальных версий
• Возможность использования при низких и высоких температурах (-200…+1000°C); макс. 160 бар
• Для трубопроводов номинальным диаметром DN50…2000 / 2…80" (больше по запросу)
• Материал: 1.4404 / 316L

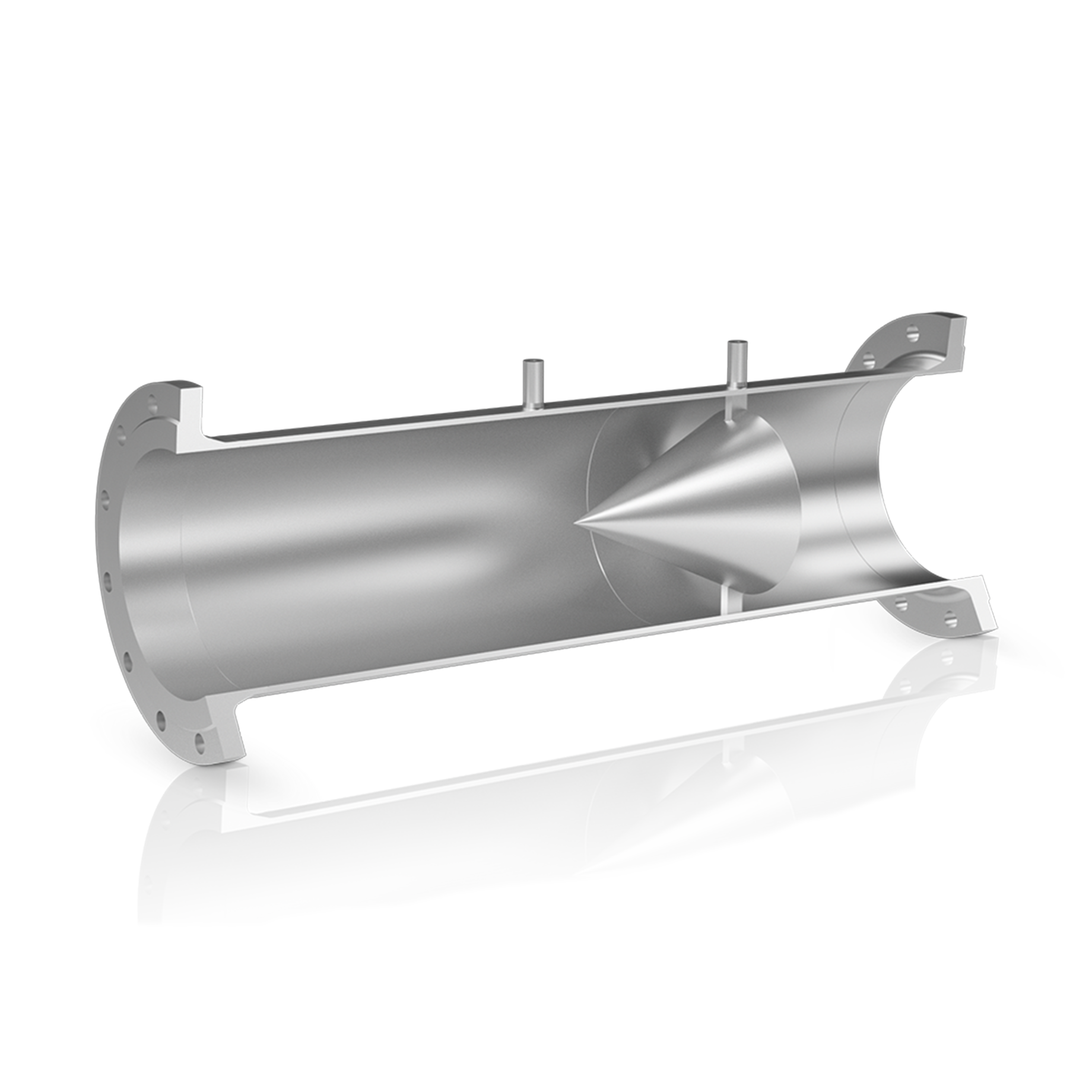

OPTIBAR MR 6300

Измерительный участок в сборе c коническим датчиком перепада давления и одинарными штуцерами отбора давления

• Полностью смонтированная закрытая трубная конструкция
• До +400°C
• Типоразмер: 4…24"
• Материал: 1.4404 / 316L

Более подробную информацию Вы можете получить обратившись к специалистам нашей компании, или на сайте https://ua.krohne.com/ru/pribory/ustroistva-izmerenija-davlenija/datchiki-perepada-davlenija/
