Управление на базе PC

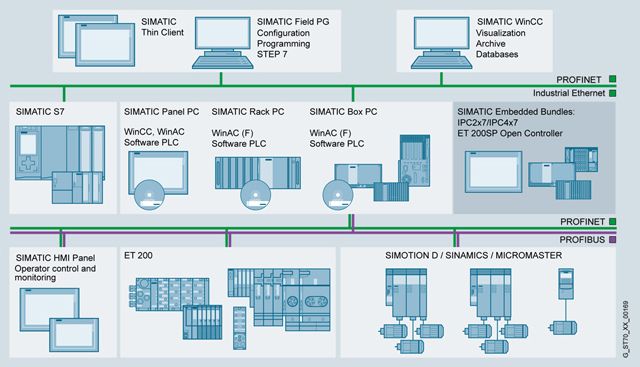

G ST70 EN 00169j

Industrial PCs

Надежные и инновационные промышленные PC являются оптимальной платформой для автоматизации на основе PC от Siemens.

PC-based controllers

Siemens разработал широкий диапазон скоординированных аппаратных и программных компонент для решений на основе PC-based Automation. Основным компонентом является PC-based управление на основе программного контроллера SIMATIC WinAC, открытого, гибкого и надежного контроллера на платформе ПК.

Embedded controllers

SIMATIC S7-mEC, это модульный контроллер в формате контроллера S7-300 на основе последних технологий embedded PC. Он включает как сам модуль контроллера EC31 (CPU), так и опционные модули для расширения функциональности встроенного компьютера.

Embedded bundles

Embedded bundles, это конфигурации промышленных компьютеров SIMATIC с предустановленными и готовыми к работе пакетами визуализации и управления для создания мощных, надежных и компактных систем автоматизации на машинном уровне.

Программные пакеты для SIMATIC IPC

Программные пакеты визуализации SIMATIC WinCC, WinCC flexible с меньшей стоимостью или программный контроллер SIMATIC WinAC RTX (F) могут быть заказаны вместе промышленными компьютерами SIMATIC. Требуемое условие - одновременный заказ этих пакетов и компьютеров.

Примеры приложений

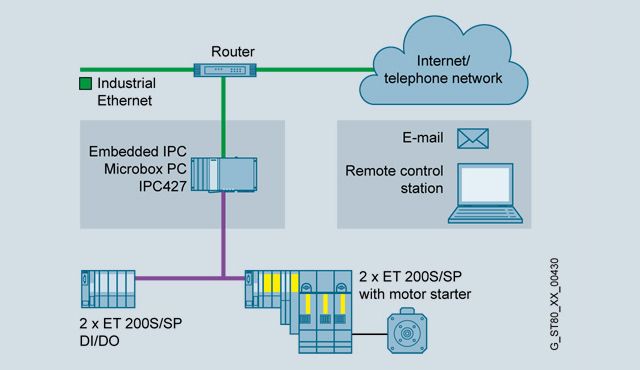

Компактный блок генерации сообщений

При разработке дизайна компактного устройства одновременно выполняющего функции управления, визуализации и архивирования обойтись без использования небольшого промышленного компьютера невозможно. С программным пакетом WinAC RTX промышленный компьютер заменяет функции аппаратного контроллера, позволяя при необходимости выполнять и другие функции. Разработанный для работы в жестких условиях промышленного производства и не требующий обслуживания, промышленный компьютер, например, может быть подключен к сети Internet для отправки сообщений удаленным клиентам.

Преимущества решений на основе SIMATIC PC-based Automation:

  • Microbox PC IPC427C как надежная, компактная встроенная система
    • Управление, визуализация и архивирование значений процесса на одном устройстве
    • Уменьшение занимаемого места и стоимости благодаря интеграции нескольких задач на одном встроенном промышленном PC
      Предыдущее решение: один PLC и один компьютер с пакетом визуализации
  • Легкий и быстрый доступ встроенному IPC по сети Internet

G ST80 EN 00430j

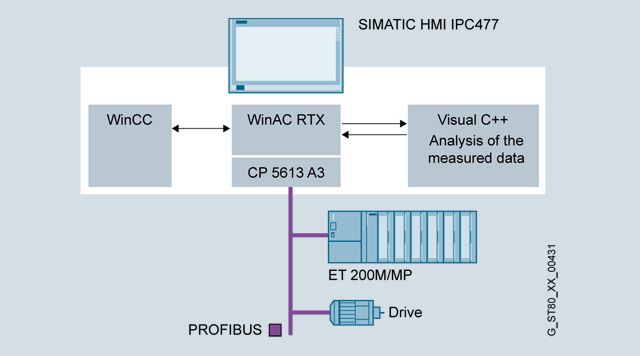

Измерения толщины пленки

При производстве пленки из пластика основным критерием качества является одинаковая толщина пленки по всей поверхности пленки. Для решения этой задачи измерительная головка с радиоактивным источником двигается над пленкой перпендикулярно направлению вытягивания пленки.

Детектор излучения, расположенный ниже пленки, измеряет уровень излучения и по результатам его измерений путем экстенсивных математических вычислений может быть рассчитана толщина пленки в разных ее местах и путем регулирования натяжения вытягивания компенсируются отклонения в толщине пленки.

Преимущества решения на основе SIMATIC PC-based Automation:

  • Визуализация производится с использованием WinCC, а управление с использованием WinAC RTX на PC.
  • Сложные математические алгоритмы требуют эффективной реализации и могут быть осуществлены только на языках высокого уровня подобных C++ и генерации кода для процессора компьютер.
  • Неограниченная и высокопроизводительная интеграция таких алгоритмов с программой, созданной в STEP 7 осуществляется с помощью пакета ODK (Open Development Kit).
  • Для визуализации данных осуществляется быстрый обмен данными между WinAC RTX и WinCC.
  • Программирование программы контроллера выполнено на языке CFC (Continuous Function Chart).

G ST80 EN 00431j

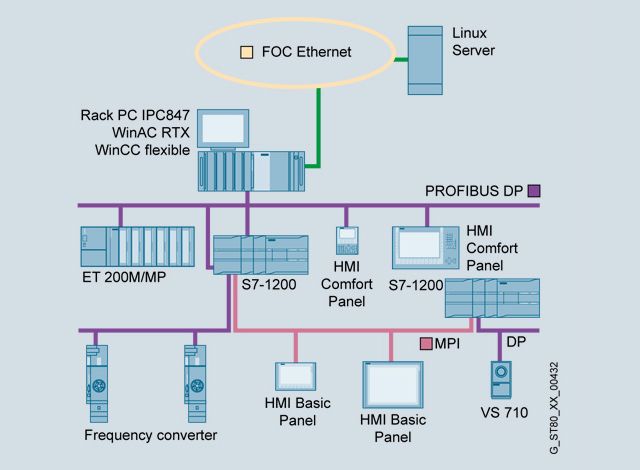

Управление на основе PC линиями покраски пластиковых деталей автомобилей

По причинам надежности и стабильности производства, производители автоматов покраски использовали централизованные компьютеры с архивными параметрами покраски разных деталей, что привело к разработке и алгоритмов управления на основе PC.

Преимущества решения на основе SIMATIC PC-based Automation:

  • Производительность управления на основе контроллера SIMATIC WinAC
  • Подключение к серверам Linux по оптоволоконной сети Industrial Ethernet
  • Открытость и гибкость для расширений
  • Возможность интеграции в существующую концепцию автоматизации
  • Сбор и архивирование данных процесса

G ST80 EN 00432j

Основные возможности управления приведены ниже:

  • Промышленные компьютеры
  • Industrial IoT Gateway
  • Программный контроллер
  • PC-based Controller
  • Встраиваемые системы на базе SIMATIC PC

Более подробную информацию Вы можете получить обратившись к специалистам нашей компании, или на сайте https://mall.industry.siemens.com/mall/ru/ru/Catalog/Products/10001340?tree=CatalogTree
