Распределительное устройство низкого напряжения

Распределительное устройство (РУ) — электроустановка, служащая для приёма и распределения электрической энергии одного класса напряжения.

Распределительное устройство содержит набор коммутационных аппаратов, вспомогательные устройства РЗиА и средства учёта и измерения.

Область применения

Распределительные устройства РУ 0,4 кВ применяют в электрических сетях однофазного и трехфазного тока. их используют для оснащения трансформаторных подстанций, распределительных пунктов и электрощитовых административных, жилых и производственных зданий. Функциональные модули приобретают для строительства новых многоэтажных домов и для реконструкции старых построек. их применяют в схемах электроснабжения спортивных комплексов и стадионов, больниц, медицинских центров, поликлиник, пожарных станций и помещениях скорой помощи. Они служат для передачи тока к потребителям в офисах, торговых точках, административных учреждениях, детских садах, школах, концертных залах, галереях, гостиницах и так далее.

Исполнения распределительных устройств

Шкафы РУ по назначению и исполнению могут быть следующих типов:

    • вводные с коммутирующими аппаратами в выдвижном и стационарном исполнении;
    • секционные с коммутирующими аппаратами в выдвижном и стационарном исполнении;
    • распределительные с коммутирующими аппаратами во втычном и стационарном исполнении;
    • распределительные на блоках управления;
    • комбинированные с коммутирующими аппаратами в выдвижном, втычном и стационарном исполнении;
    • нестандартного исполнения (по заданию).

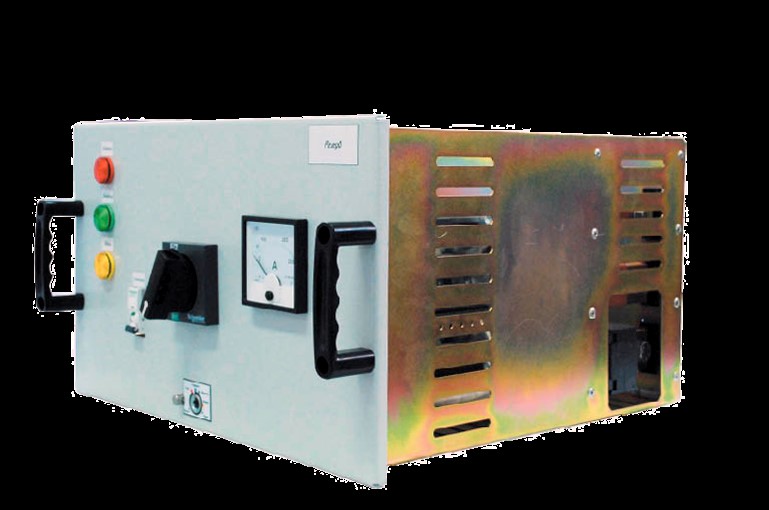

Выдвижной элемент

выдвижной элемент

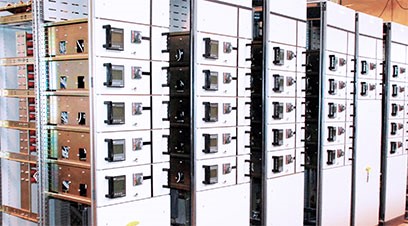

Компоновка РУ

выдвижной элемент1

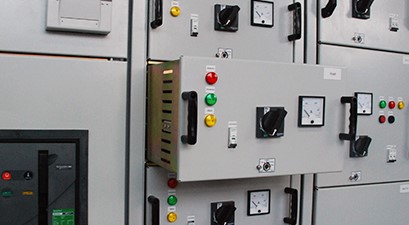

Удобство эксплуатации

Удобство эксплуатации отдельных исполнений РУ достигается размещением основных элементов электрической схемы на выдвижном блоке (для доступа к элементам блок легко выдвигается в коридор обслуживания). Такой принцип позволяет в случае необходимости получить беспрепятственный доступ к оборудованию для осмотра или быстрой и удобной замены.

выдвижной элемент2

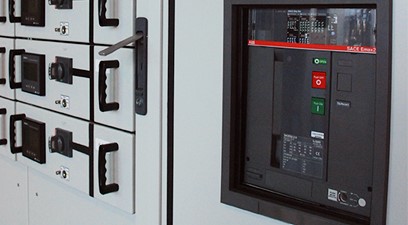

Надежность

Распределительныве устройства компании «Леко Трейд Плюс» обладают высокой надежностью, что обеспечивается применением качественных материалов, современных технических решений, контролем качества, а также сотрудничеством с ведущими мировыми и отечественными производителями (ABB, Siemens, ETI, Terasaki и другие) в части выбора лучшего технического решения реализации проекта.

выдвижной элемент3



Варианты исполнения

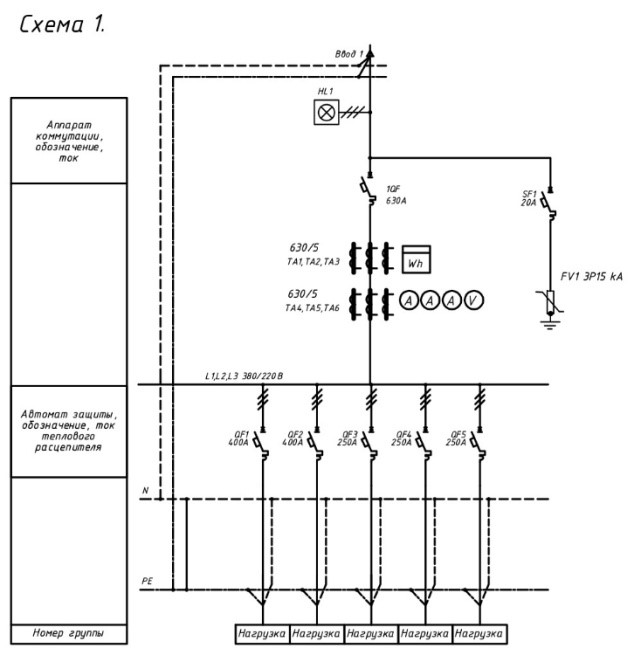

Схема 1

схема 1

Питание происходит от одного источника. В качестве вводного аппарата используется автоматический выключатель

Технические характеристики изделия:

  1. РУ-0,4 предназначен для эксплуатации в следующих условиях:
    1. в части воздействия климатических факторов внешней среды исполнение по ГОСТ 15150-69 - УХЛ, категория размещения - 4 ;
    2. в части воздействия механических факторов - группа условий эксплуатации М1 по ГОСТ 17516-72;
    3. высота над уровнем моря - не более 2000 м;
    4. рабочее положение в пространстве - вертикальное, с допустимым отклонением от него в любую сторону на 5º;
    5. температура окружающего воздуха - в соответствии с климатическим исполнением по ГОСТ 15150-69.
    6. степень загрязнения окружающей среды - 3 по ГОСТ Р 51321.1-2000.
  2. Номинальное рабочее напряжение (Uc): ~380/220 В.
  3. Частота питающей цепи: 50 Гц.
  4. Номинальное напряжение изоляции (Ui): 660 В.
  5. Номинальный ток ВРУ: А, 630.
  6. Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: I.
  7. Степень защиты по ГОСТ 14254-80: IP41 (обеспечивается установкой уплотнителя и дверью).
  8. Вид системы заземления: TN-C, TN-S или TN-C-S по ГОСТ Р30331.2-95/ ГОСТ Р 50571.2-94.
  9. Габариты корпуса в сборе: высота/ширина/глубина мм, 1900х600х300.
  10. Масса: не более: кг, -.

Схема 2

схема2

Питание происходит от одного источника. В качестве вводного аппарата используется рубильник

Технические характеристики изделия:

  1. РУ-0,4 предназначен для эксплуатации в следующих условиях:
    1. в части воздействия климатических факторов внешней среды исполнение по ГОСТ 15150-69 - УХЛ, категория размещения - 4 ;
    2. в части воздействия механических факторов - группа условий эксплуатации М1 по ГОСТ 17516-72;
    3. высота над уровнем моря - не более 2000 м;
    4. рабочее положение в пространстве - вертикальное, с допустимым отклонением от него в любую сторону на 5º;
    5. температура окружающего воздуха - в соответствии с климатическим исполнением по ГОСТ 15150-69.
    6. степень загрязнения окружающей среды - 3 по ГОСТ Р 51321.1-2000.
  2. Номинальное рабочее напряжение (Uc): ~380/220 В.
  3. Частота питающей цепи: 50 Гц.
  4. Номинальное напряжение изоляции (Ui): 660 В.
  5. Номинальный ток ВРУ: А, 4000.
  6. Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: I.
  7. Степень защиты по ГОСТ 14254-80: IP41 (обеспечивается установкой уплотнителя и дверью).
  8. Вид системы заземления: TN-C, TN-S или TN-C-S по ГОСТ Р30331.2-95/ ГОСТ Р 50571.2-94.
  9. Габариты корпуса в сборе: высота/ширина/глубина мм, 2100х1600х800.

Масса: не более: кг, -.

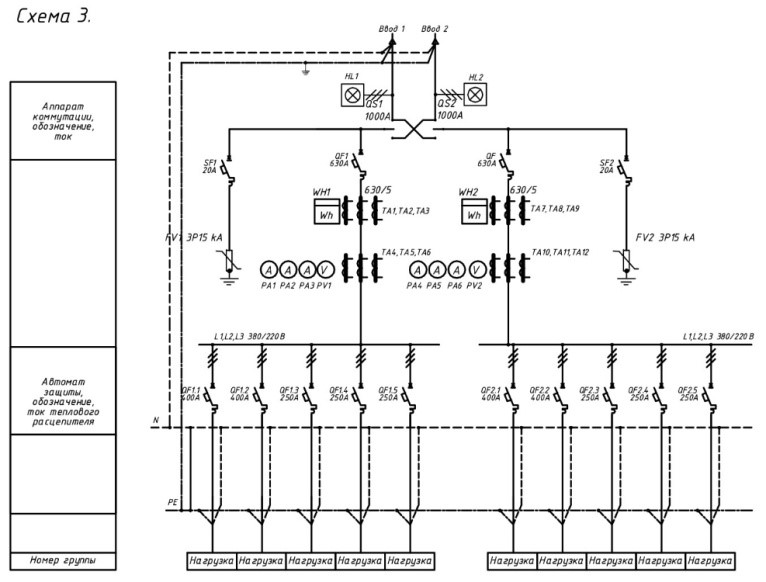

Схема 3

схема 3

Питание происходит от двух источников. В случае пропадания питания, на одном из источников в ручном режиме производится подключение второго источника с помощью реверсивного рубильника. Таким образом, все отходящие линии в аварийном режиме питаются от одного ввода.

Технические характеристики изделия:

  1. РУ-0,4 предназначен для эксплуатации в следующих условиях:
    1. в части воздействия климатических факторов внешней среды исполнение по ГОСТ 15150-69 - УХЛ, категория размещения - 4 ;
    2. в части воздействия механических факторов - группа условий эксплуатации М1 по ГОСТ 17516-72;
    3. высота над уровнем моря - не более 2000 м;
    4. рабочее положение в пространстве - вертикальное, с допустимым отклонением от него в любую сторону на 5º;
    5. температура окружающего воздуха - в соответствии с климатическим исполнением по ГОСТ 15150-69.
    6. степень загрязнения окружающей среды - 3 по ГОСТ Р 51321.1-2000.
  2. Номинальное рабочее напряжение (Uc): ~380/220 В.
  3. Частота питающей цепи: 50 Гц.
  4. Номинальное напряжение изоляции (Ui): 660 В.
  5. Номинальный ток ВРУ: А, 800.
  6. Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536: I.
  7. Степень защиты по ГОСТ 14254-80: IP41 (обеспечивается установкой уплотнителя и дверью).
  8. Вид системы заземления: TN-C, TN-S или TN-C-S по ГОСТ Р30331.2-95/ ГОСТ Р 50571.2-94.
  9. Габариты корпуса в сборе: высота/ширина/глубина мм, 2100х1600х800.
  10. Масса: не более: кг, -.
