Автоматична конденсаторна установка
Конденсаторна установка – це електричний прилад, установка, яка безпосередньо має конденсатор і додаткове електричне обладнання. Як правило, конденсаторна установка використовується з метою компенсації реактивної потужності електричного обладнання, що створює електромагнітні поля та додаткове небажане навантаження на електроприлад.
При включенні конденсаторні установки (УКРМ-компенсації реактивної потужності) вже регулюють навантаження на електричний прилад за допомогою різних пристроїв:
- контакторів;
- конденсаторів;
- контролерів;
- апаратів захисту.
Область застосування конденсаторних установок – розподільні системи з мінімальною або середньою кількістю електронних навантажень (наприклад, електроприводів, що регулюються, систем ДБЖ, комп'ютерів тощо). Батареї типу КРМ-0,4 призначені для віддачі в енергосистему реактивної потужності в необхідні моменти часу для досягнення необхідних показників по тангенсу фі.
Регульовані та нерегульовані конденсаторні установки КРМ-0,4 зазвичай використовуються для покращення коефіцієнта потужності окремих або групових індуктивних навантажень (напр. електродвигунів) або груп навантажень, що мають постійну або змінну реактивну потужність. Максимальний ефект досягається при встановленні конденсаторної установки КРМ-0,4 з навантаженням (споживачем реактивної потужності). Автоматичні батареї КРМ-0,4 самостійно регулюють свою реактивну потужність відповідно до умов навантаження. Це досягається за допомогою вбудованого контролера коефіцієнта потужності (регулятора реактивної потужності).
Застосування автоматичних конденсаторних установок КРМ дозволяє:
- знизити споживаний з мережі струм (на 30-50% залежно від чинного значення cos(φ)),
- практично звести до нуля оплату за реактивну енергію,
- значно збільшити пропускну спроможність розподільчої мережі (нарощування споживаної потужності підприємства без реконструкції енергосистеми) та її надійність.
Таким чином, ефективно розвантажується електромережа, що дозволяє знизити на 5-15% споживання активної енергії.
|
№ п/п |
Потужність, кВАр |
Найменування |
Габарити шафи, мм |
|
1 |
20 |
УКРМ-0,4-20-4-2,5 (2,5/2,5/5/10) |
700*500*250 |
|
2 |
25 |
УКРМ -0,4-25-4-2,5 (2,5/2,5/10/10) |
700*500*250 |
|
3 |
30 |
УКРМ -0,4-30-4-2,5 (2,5/5/10/12,5) |
700*500*250 |
|
4 |
35 |
УКРМ -0,4-35-5-2,5 (2,5/5/5/10/12,5) |
700*500*250 |
|
5 |
40 |
УКРМ -0,4-40-5-2,5 (2,5/5/12,5/20) |
700*500*250 |
|
6 |
45 |
УКРМ -0,4-45-5-2,5 (2,5/5/12,5/12,5/12,5) |
700*500*250 |
|
7 |
50 |
УКРМ -0,4-50-5-2,5 (2,5/5/10/12,5/20) |
700*500*250 |
|
8 |
55 |
УКРМ -0,4-55-5-2,5 (2,5/5/10/12,5/25) |
800*600*250 |
|
9 |
60 |
УКРМ -0,4-60-4-5 (5/10/20/25) |
800*600*250 |
|
10 |
70 |
УКРМ -0,4-70-5-5 (5/10/10/20/25) |
800*600*250 |
|
11 |
80 |
УКРМ -0,4-80-5-5 (5/10/20/20/25) |
1200*600*300 |
|
12 |
90 |
УКРМ -0,4-90-5-5 (5/10/10/25/40) |
1200*600*300 |
|
13 |
100 |
УКРМ -0,4-100-5-5 (5/10/20/25/40) |
1400*800*300 |
|
14 |
110 |
УКРМ -0,4-110-5-5 (5/10/20/25/50) |
1400*800*300 |
|
15 |
120 |
УКРМ -0,4-120-5-5 (5/10/20/25/60) |
1400*800*300 |
|
16 |
130 |
УКРМ -0,4-130-6-5 (5/10/10/25/30/60) |
1400*800*300 |
|
17 |
140 |
УКРМ -0,4-140-5-10 (10/10/30/40/50) |
1400*800*300 |
|
18 |
150 |
УКРМ -0,4-150-4-10 (10/20/40/80) |
1400*800*300 |
|
19 |
160 |
УКРМ -0,4-160-5-10 (10/10/30/50/60) |
1400*800*300 |
|
20 |
170 |
УКРМ -0,4-170-5-10 (10/10/30/60/60) |
1800*800*400 |
|
21 |
180 |
УКРМ -0,4-180-5-10 (10/10/30/50/80) |
1800*800*400 |
|
22 |
190 |
УКРМ -0,4-190-5-10 (10/10/30/60/80) |
1800*800*400 |
|
23 |
200 |
УКРМ -0,4-200-5-10 (10/20/30/60/80) |
1800*800*400 |
|
24 |
210 |
УКРМ -0,4-210-5-10 (10/20/30/50/100) |
2000*800*600 |
|
25 |
220 |
УКРМ -0,4-220-5-10 (10/20/40/50/100) |
2000*800*600 |
|
26 |
230 |
УКРМ -0,4-230-5-10 (10/20/40/60/100) |
2000*800*600 |
|
27 |
240 |
УКРМ -0,4-240-6-10 (10/20/20/30/60/100) |
2000*800*600 |
|
28 |
250 |
УКРМ -0,4-250-5-10 (10/20/40/80/100) |
2000*800*600 |
|
29 |
260 |
УКРМ -0,4-260-6-10 (10/20/20/50/60/100) |
2000*800*600 |
|
30 |
270 |
УКРМ -0,4-270-6-10 (10/20/20/60/60/100) |
2000*800*600 |
|
31 |
280 |
УКРМ -0,4-280-6-10 (10/20/30/60/60/100) |
2000*800*600 |
|
32 |
290 |
УКРМ -0,4-290-6-10 (10/20/30/50/80/100) |
2000*800*600 |
|
33 |
300 |
УКРМ -0,4-300-6-10 (10/20/30/60/80/100) |
2000*800*600 |
|
34 |
400 |
УКРМ -0,4-400-7-10 (10/10/30/50/100/100/100) |
2200*800*800 |

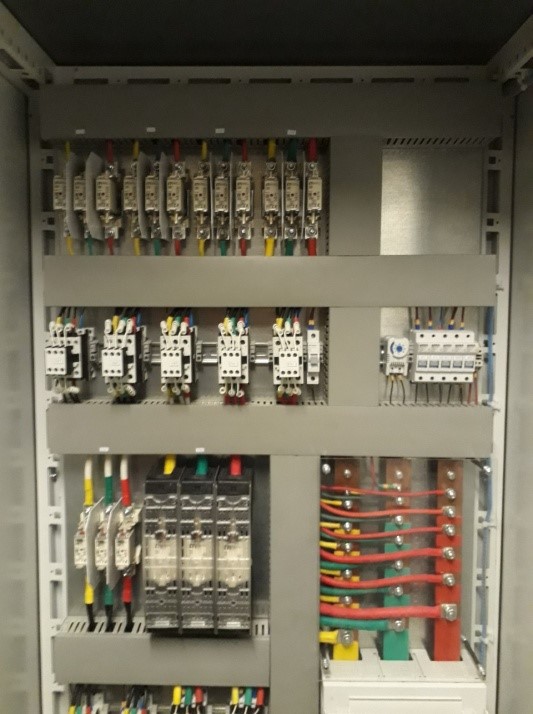

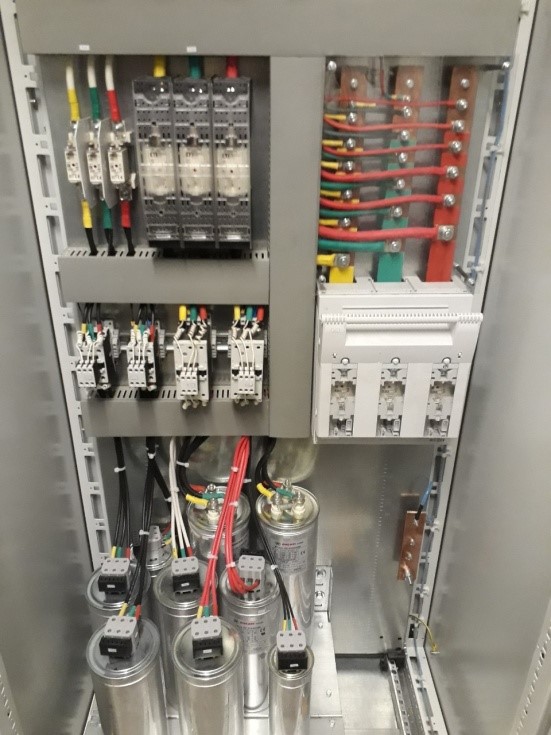

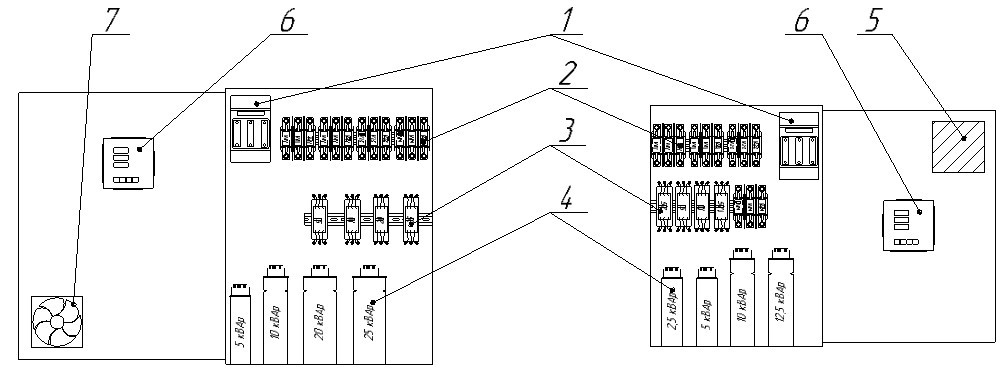

1 - Роз'єднувач запобіжників;
2 - Ножові запобіжники;
3 – контактори;
4 – Конденсаторні батареї;
5 - Ґрати для припливного повітря;
6 – регулятор реактивної потужності;
7 - Вентилятор із ґратами для примусової вентиляції.
